05060 - 961636

KALKMANN-KONTAKT-KUNST

TRINKBRUNNEN

FÜR DEN ÖFFENTLICHEN RAUM


TRINKWASSER


TRINKWASSER IM ÖFFENTLICHEN RAUM
Der Wert des Trinkwassers kann nicht oft genug ins Bewusstsein der Menschen gerufen werden. Viele Erwachsene aber besonders die Kinder müssen auf dieses wertvolle Gut hingewiesen werden, denn das Trinkwasser schmeckt ja nicht nur gut, sondern es ist auch gesund, Wasser zu trinken. Dieser nicht zu unterschätzenden Aufgabe kommen besonders die „öffentliche Hand“, aber auch unsere Wasserversorger nach, denn es ist wichtig, dass „Wasserstellen“ geschaffen werden, an denen man sich laben kann – so wie bei einer Wanderung an einem Gebirgsbach oder an einer Quelle.
TRINKBRUNNEN
Noch in den beginnenden 60er-Jahren waren Trinkwasserbrunnen wichtige Einrichtungen auf fast allen öffentlichen Plätzen. Das stammte natürlich aus der Zeit, als man zum öffentlichen Brunnen ging, um dort sein tägliches Wasser zu holen. Aber auch auf Bahnhöfen war auf jedem Bahnsteig ein kleiner Trinkwasserspender zu finden, an dem man kurz Halt machte und einen Schluck nehmen konnte. In südlichen Ländern ist dieser Brauch heute noch häufig zu finden.
KALKMANN KONTAKT-KUNST
Kalkmann Kontakt-Kunst versucht deshalb, den mancherorts noch erhaltenen Brauch mit zeitgemäßer Technik neu zu beleben. Durch die eingesetzte Magnetventiltechnik ist kein Dauerlauf mehr notwendig, das Wasser läuft also nur, wenn jemand trinken möchte. So wird der Wasserverbrauch eines Trinkbrunnens auf Minimum reduziert und die Folgekosten für den Betrieb sind gering.
ZUVERLÄSSIGKEIT
Eine elektronisch betriebene, robuste Steuerungstechnik verhindert durch Spülintervalle außerdem das Verkeimen des Wassers, was bei Messungen durch die zuständigen Gesundheitsämter immer wieder bestätigt wird. Dass der Trinkwasserspender durch eingeätzte Schrift auch zum Werbeträger werden kann, sehen Sie hier an verschiedenen Beispielen. Dieser Umstand trägt sicher dazu bei, die Finanzierung seiner Aufstellung im öffentlichen Raum, in Kindergärten und auf Spielplätzen sicherzustellen.
TRINKBRUNNENMODELLE

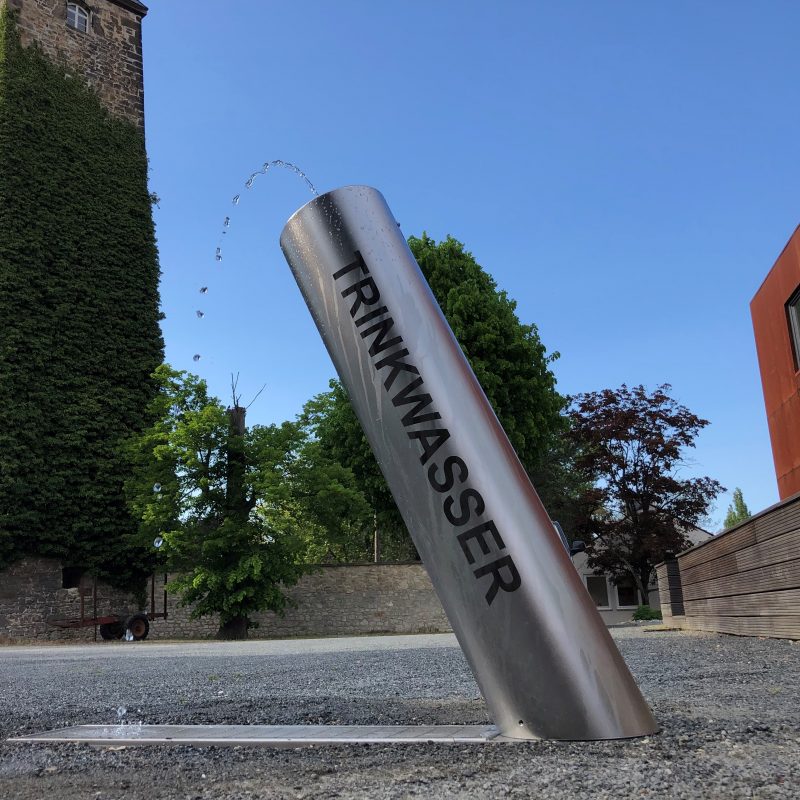

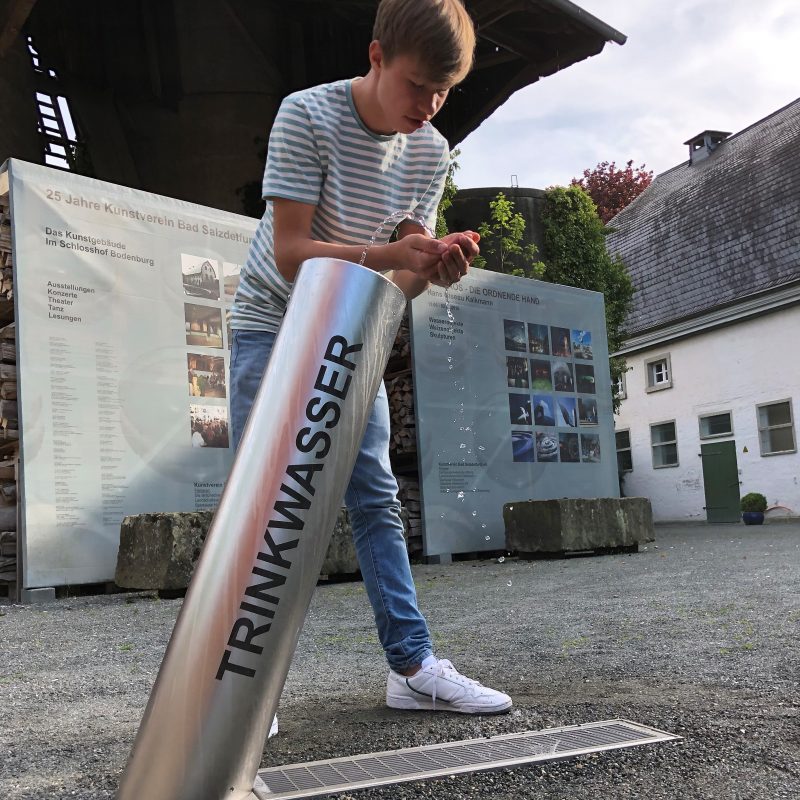

MODELL


TBs


Das Modell TBs eignet sich besonders gut für ruhige Bereiche im öffentlichen Raum. Durch seine Schrägstellung nimmt es Rücksicht auf die unterschiedlichen Körpergrößen seiner Benutzer. Die Wasseraustrittsfläche wird durch den Einsatz einer polierten Natursteinscheibe (Granit, schwarz, grau) veredelt. Andere Steinvarianten sind auf Anfrage lieferbar. Der Brunnen ist natürlich auch ohne Naturstein erhältlich.
  • rostfreier Edelstahl glasperlgestrahlt oder elektropoliert

  • Vandalismussicher durch extrem stabile Ausführung

  • Montage auf Edelstahlträgerrahmen auf Magerbeton

  • Timer und Magnetventiltechnik zur Steuerung der Spülintervalle (verhindert Verkeimumg)

  • individueller Werbeträger mittels geätztem Schriftzug möglich

  • Betätigung über Sensortaster ohne bewegliche Teile

  • Betrieb ohne Stromanschluss mit Jahresbatterie

  • Abfluss über Gitterrost oder offene Rinne dadurch keine Verstopfung möglich

  • geringer Wasserverbrauch

  • Alle Bauteile haben eine DVWG Zulassung

MODELL


TBg


Das Modell TBg signalisiert durch die elliptische Schräge dem Passanten, dass er hier ein kostenloses Getränk erhält. Je nach Lichteinfall leuchtet die Wasseraustrittsfläche heller als der Brunnenkörper. Somit ist dieses Modell besonders für Bereiche wie Fußgängerzonen, belebte Plätze etc. geeignet.
  • rostfreier Edelstahl glasperlgestrahlt oder elektropoliert

  • Vandalismussicher durch extrem stabile Ausführung

  • Montage auf Edelstahlträgerrahmen auf Magerbeton

  • Timer und Magnetventiltechnik zur Steuerung der Spülintervalle (verhindert Verkeimumg)

  • individueller Werbeträger mittels geätztem Schriftzug möglich

  • Betätigung über Sensortaster ohne bewegliche Teile

  • Betrieb ohne Stromanschluss mit Jahresbatterie

  • Abfluss über Gitterrost oder offene Rinne dadurch keine Verstopfung möglich

  • geringer Wasserverbrauch

  • Alle Bauteile haben eine DVWG Zulassung

MODELL


TBh


In der niedersächsischen Landeshauptstadt Hannoer ist dieses Modell inzwischen auf vielen Plätzen anzutreffen. Durch seine geschwungene Form hebt er sich gut sichtbar von dem im öffentlichen Raum befindlichen Mobilar ab und sorgt so dafür, dass sein Wasser auch getrunken wird. Durch die auf der Seite des Sensorknopfes eingeätzen Wörter für Wasser in verschiedenen Sprachen, stellt dieser Trinkwasserbrunnen die internationale Bedeutung des kostbaren Gutes in den Mittelpunkt.
  • rostfreier Edelstahl glasperlgestrahlt oder elektropoliert

  • Vandalismussicher durch extrem stabile Ausführung

  • Montage auf Edelstahlträgerrahmen auf Magerbeton

  • Timer und Magnetventiltechnik zur Steuerung der Spülintervalle (verhindert Verkeimumg)

  • individueller Werbeträger mittels geätztem Schriftzug möglich

  • Betätigung über Sensortaster ohne bewegliche Teile

  • Betrieb ohne Stromanschluss mit Jahresbatterie

  • Abfluss über Gitterrost oder offene Rinne dadurch keine Verstopfung möglich

  • geringer Wasserverbrauch

  • Alle Bauteile haben eine DVWG Zulassung

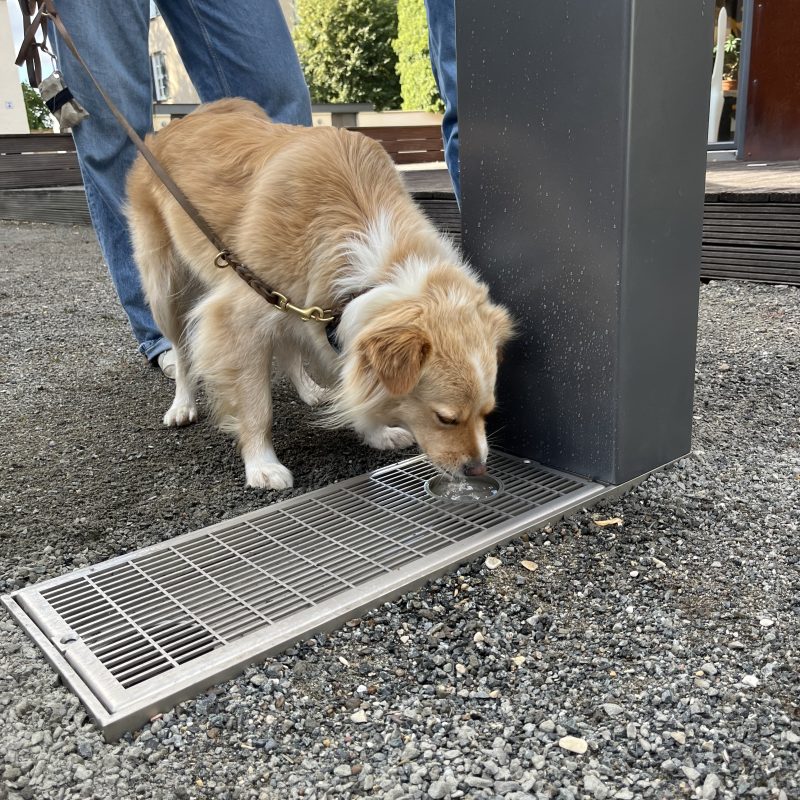

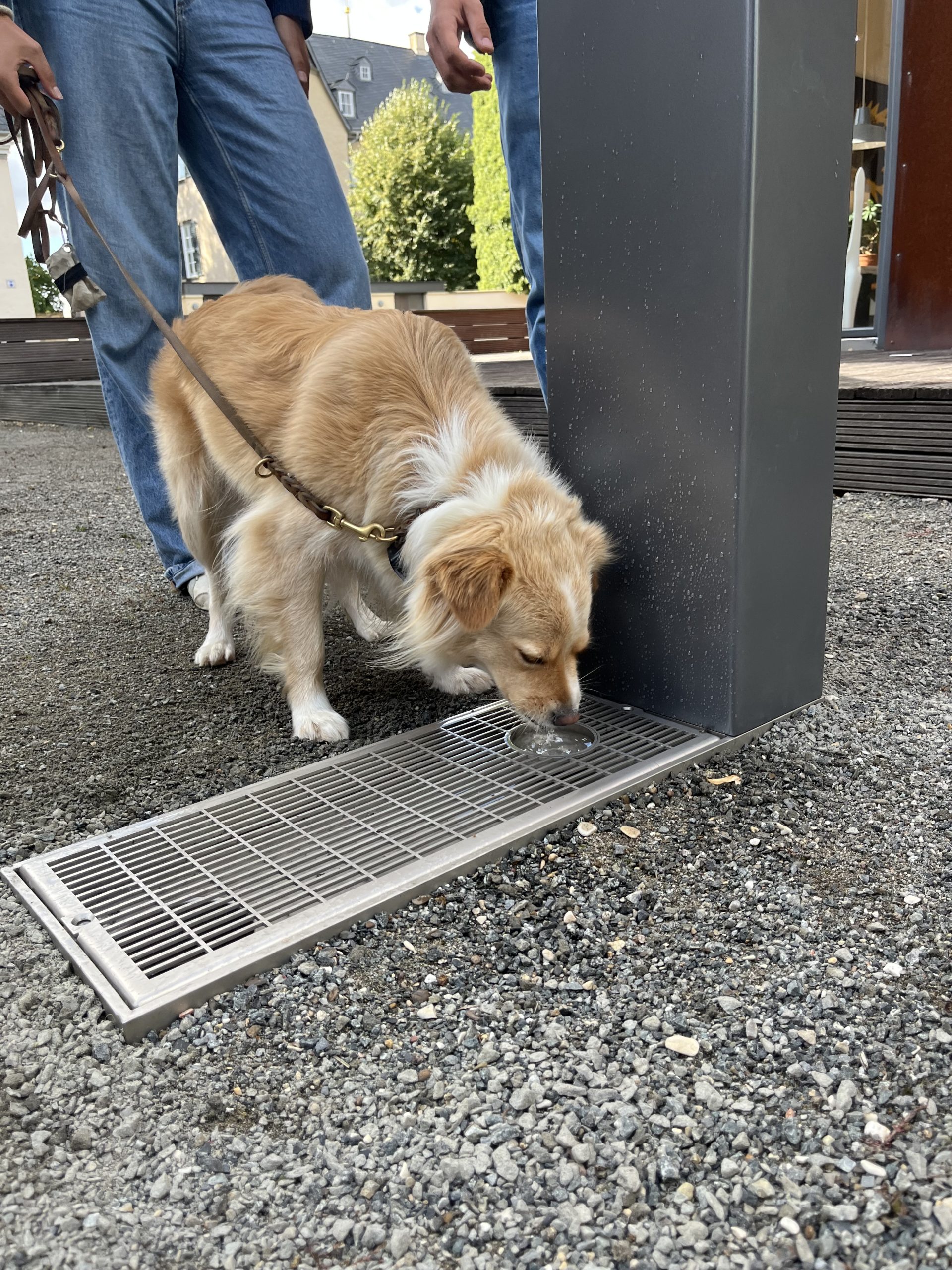

MODELL


Lack


In vielen Städten dominiert formal im Stadtmobiliar der rechte Winkel und es wird die metallisch glänzende Oberfläche von Edelstahl vermieden. In solchen Fällen empfehlen wir unser pulverbeschichtetes Modell, das wir angepasst an die dominierende Farbe der Stadtgestaltung im gewünschten Farbton liefern können.
  • rostfreier Edelstahl glasperlgestrahlt oder elektropoliert

  • Vandalismussicher durch extrem stabile Ausführung

  • Montage auf Edelstahlträgerrahmen auf Magerbeton

  • Timer und Magnetventiltechnik zur Steuerung der Spülintervalle (verhindert Verkeimumg)

  • individueller Werbeträger mittels geätztem Schriftzug möglich

  • Beliebiger Farbton

  • Betätigung über Sensortaster ohne bewegliche Teile

  • Betrieb ohne Stromanschluss mit Jahresbatterie

  • Abfluss über Gitterrost oder offene Rinne dadurch keine Verstopfung möglich

  • geringer Wasserverbrauch

  • Alle Bauteile haben eine DVWG Zulassung

  • Pulverbeschichtung

MODELL


Labyrinth


Exponierte Stellen im Stadtbild eigenen sich besonders für Trinkbrunnen mit skulpturalem Character, an denen auch mehrere Personen gleichzeitig trinken können. Die in unserem Beispiel gezeigte Wasserablauffläche (Labyrinth) ist herausnehmbar, und kann mit einem anderen Motiv versehen werden.
  • rostfreier Edelstahl glasperlgestrahlt oder elektropoliert

  • Vandalismussicher durch extrem stabile Ausführung

  • Montage auf Edelstahlträgerrahmen auf Magerbeton

  • Timer und Magnetventiltechnik zur Steuerung der Spülintervalle (verhindert Verkeimumg)

  • individueller Werbeträger mittels geätztem Schriftzug möglich

  • Beliebiger Farbton

  • Betätigung über Sensortaster ohne bewegliche Teile

  • Betrieb ohne Stromanschluss mit Jahresbatterie

  • Abfluss über Gitterrost oder offene Rinne dadurch keine Verstopfung möglich

  • geringer Wasserverbrauch

  • Alle Bauteile haben eine DVWG Zulassung

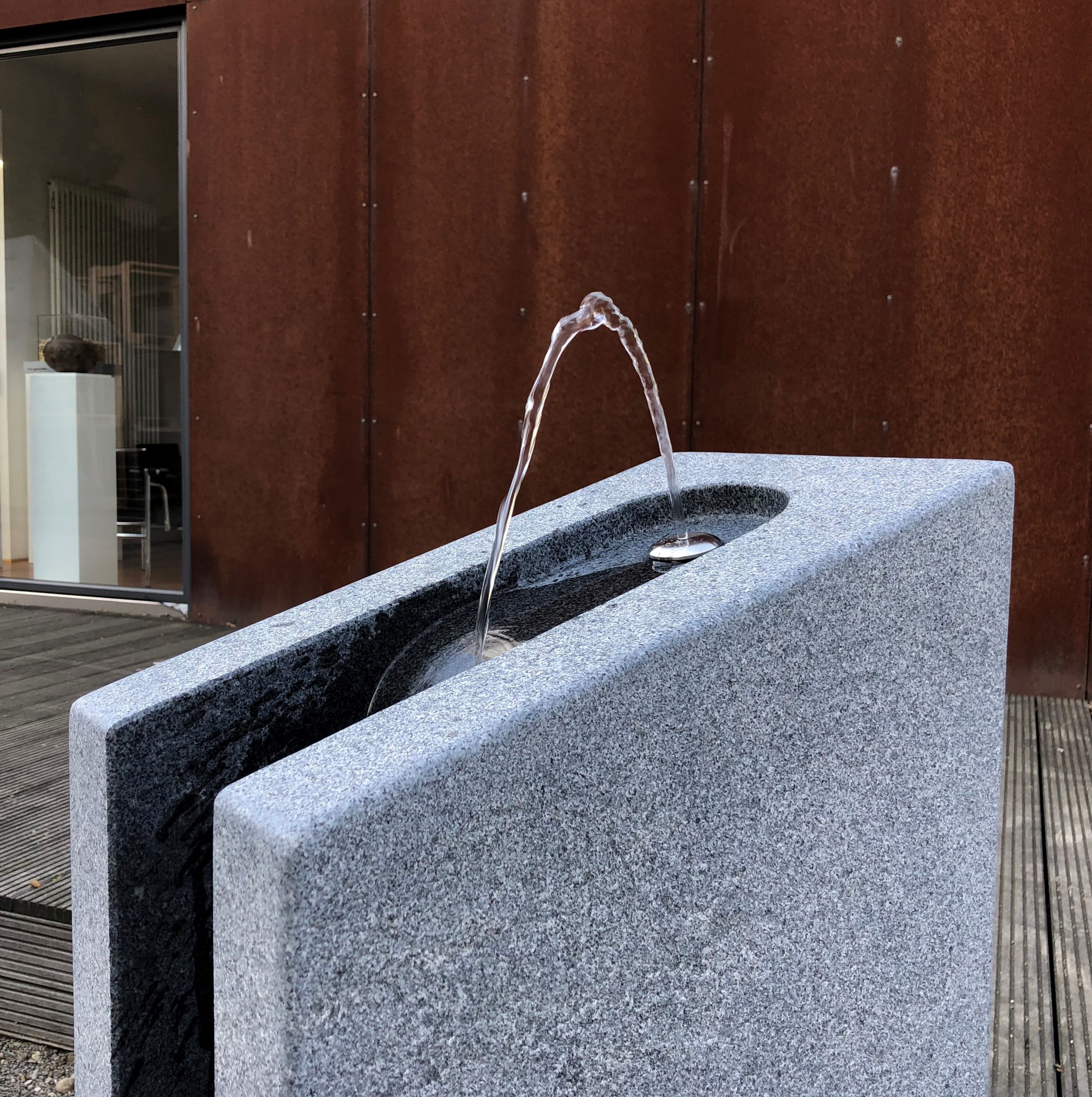

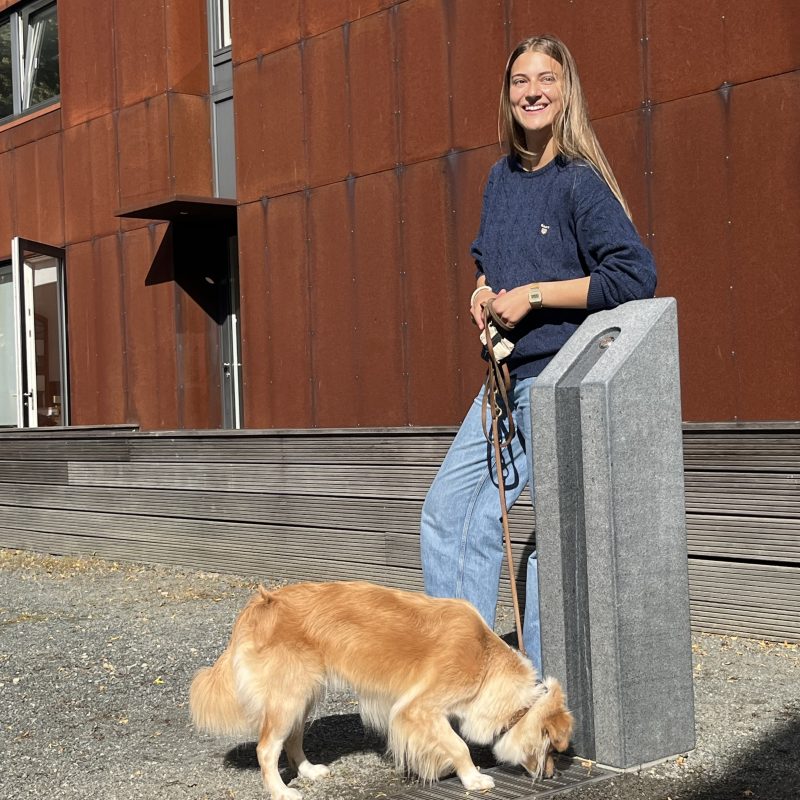

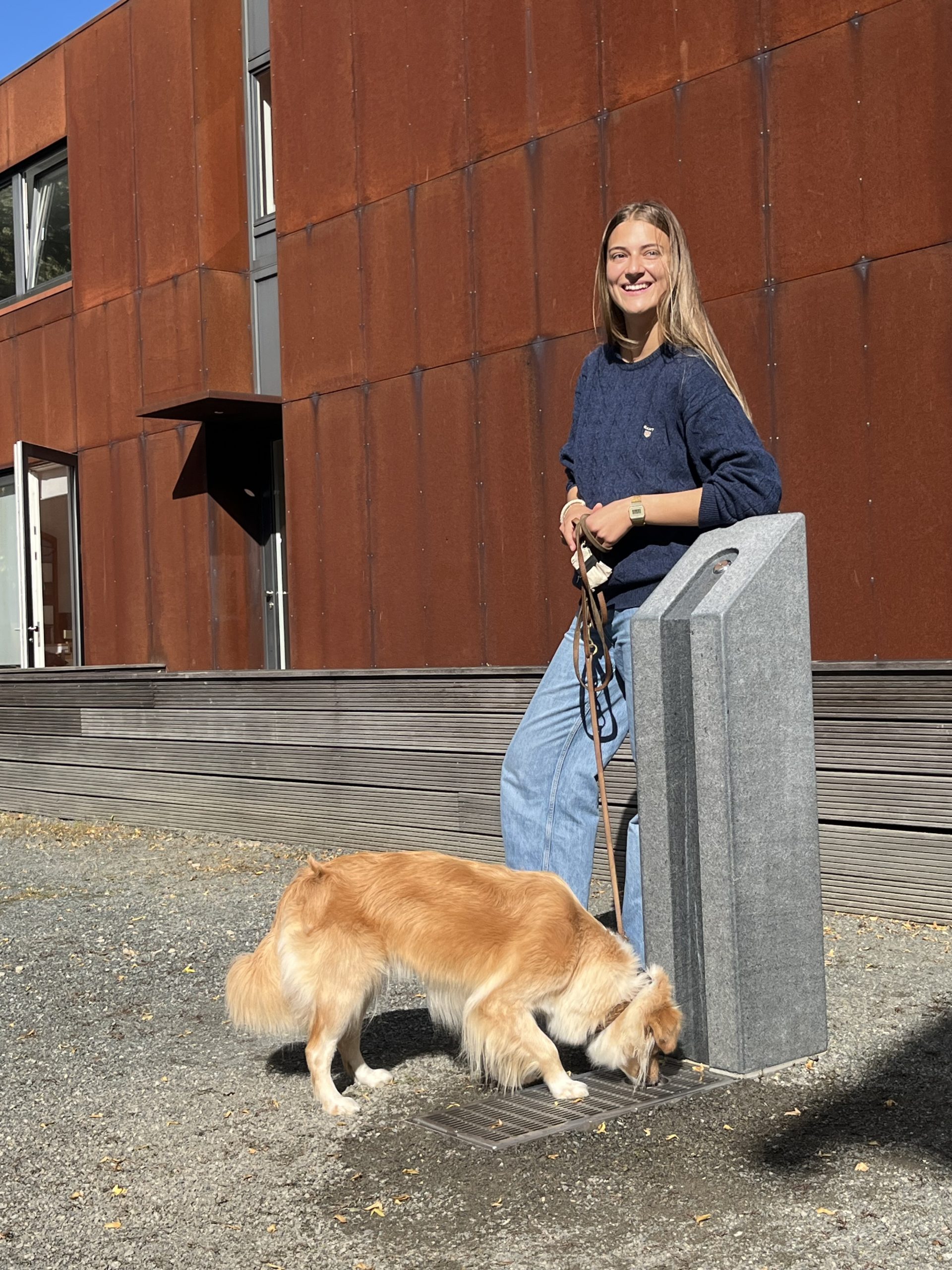

MODELL

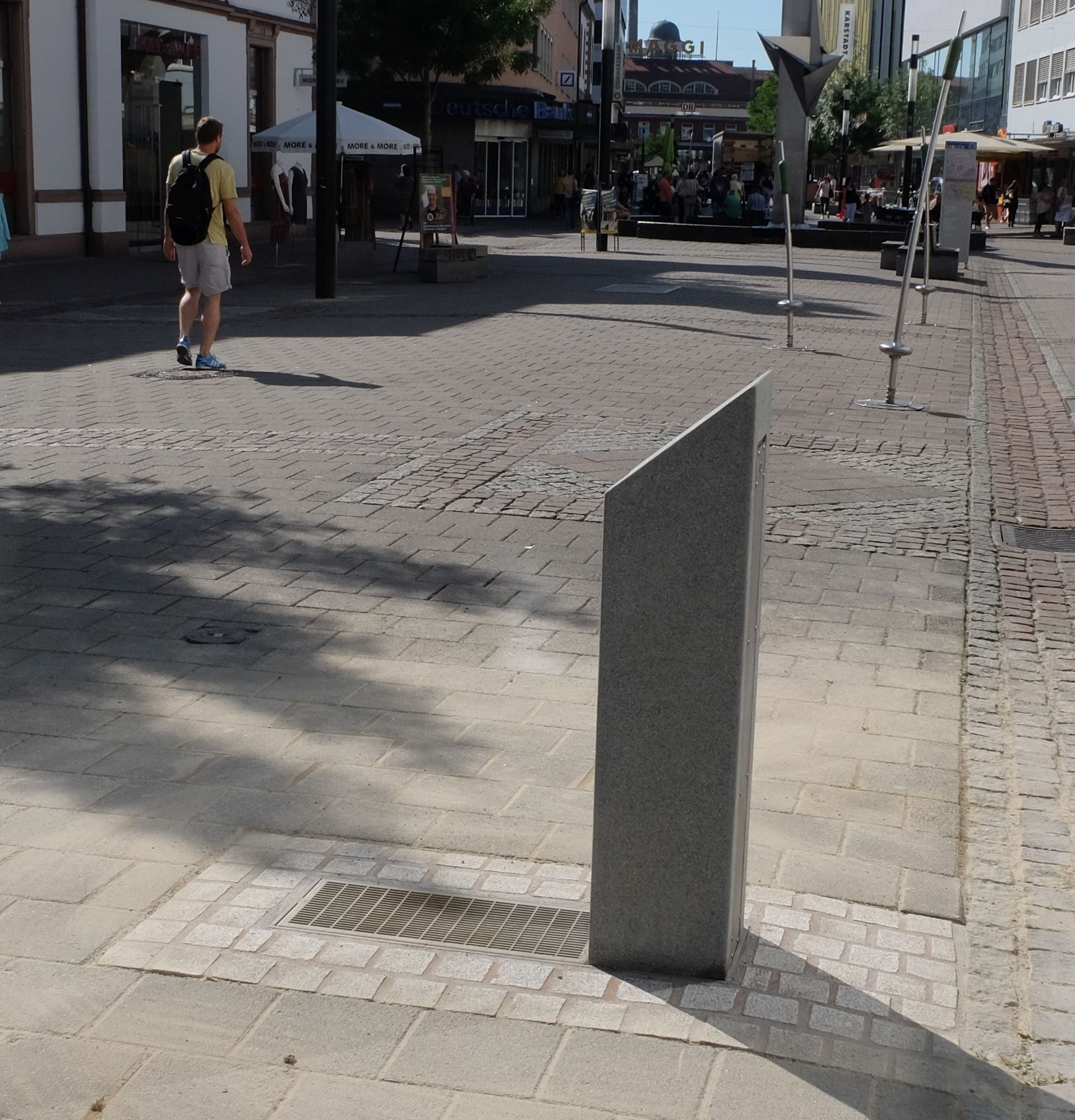

Stein


Das Modell Stein greift auf eine im kollektiven Gedächtnis verankerte Erfahrung des Menschen zurück, dass nämlich aus Felswänden besonders klares Wasser hervortritt. Auch dieser Trinkbrunnen hat Skulpturcharakter. Seine Oberfläche ist poliert, was die Schönheit des Granitgesteins in Verbindung mit Wasser noch erhöht.
  • Granit, poliert

  • Vandalismussicher durch extrem stabile Ausführung

  • Montage auf Edelstahlträgerrahmen auf Magerbeton

  • Timer und Magnetventiltechnik zur Steuerung der Spülintervalle (verhindert Verkeimumg)

  • individueller Werbeträger mittels geätztem Schriftzug möglich

  • Betätigung über Sensortaster ohne bewegliche Teile

  • Betrieb ohne Stromanschluss mit Jahresbatterie

  • Abfluss über Gitterrost oder offene Rinne dadurch keine Verstopfung möglich

  • geringer Wasserverbrauch

  • Alle Bauteile haben eine DVWG Zulassung

MODELL


Pferd

für Spiel und Matschplätze
Dieser als Doppelbrunnen konzipierte Trinkwasserspender ist besonders durch seine unterschiedlichen Höhen für Kindergärten, Kindertagesstätten und Schulen geeignet und wird häufig auch als Spielgerät genutzt. Der Brunnen kann zweiteilig oder in Einzelelementen geliefert werden. In Matschbereichen aufgestellt dient er auch dem Anfeuchten des Sandes für „Sandkuchen“ und ähnliches „Gebäck“.
  • rostfreier Edelstahl glasperlgestrahlt oder elektropoliert

  • Vandalismussicher durch extrem stabile Ausführung

  • Montage auf Edelstahlträgerrahmen auf Magerbeton

  • Timer und Magnetventiltechnik zur Steuerung der Spülintervalle (verhindert Verkeimumg)

  • individueller Werbeträger mittels geätztem Schriftzug möglich

  • Betätigung über Sensortaster ohne bewegliche Teile

  • Betrieb ohne Stromanschluss mit Jahresbatterie

  • Abfluss über Gitterrost oder offene Rinne dadurch keine Verstopfung möglich

  • geringer Wasserverbrauch

  • Alle Bauteile haben eine DVWG Zulassung

MODELL


Pelikan

für Spiel und Matschplätze
Als vogelköpfiger Wasserspender ist dieser Brunnen mit Wasserschwall eigens für Wasserspielplätze etc. konzipiert. Er spendet aber auch Trinkwasser und ist mit der gleichen Magnetventiltechnik wie die anderen Brunnen ausgestattet. Im Bedarfsfall ist es möglich, ihn auch mit einer Trinkwasserdüse zu liefern. Modelle mit anderen Vogelköpfen sind demnächst lieferbar.
  • rostfreier Edelstahl glasperlgestrahlt oder elektropoliert

  • Vandalismussicher durch extrem stabile Ausführung

  • Montage auf Edelstahlträgerrahmen auf Magerbeton

  • Timer und Magnetventiltechnik zur Steuerung der Spülintervalle (verhindert Verkeimumg)

  • individueller Werbeträger mittels geätztem Schriftzug möglich

  • Betätigung über Sensortaster ohne bewegliche Teile

  • Betrieb ohne Stromanschluss mit Jahresbatterie

  • Abfluss über Gitterrost oder offene Rinne dadurch keine Verstopfung möglich

  • geringer Wasserverbrauch

  • Alle Bauteile haben eine DVWG Zulassung

MODELL


Pumpe

der Klassiker auf jedem Spielplatz
Als Wasserspender an dem Kinder aktiv werden müssen, ist diese Pumpe konzipiert worden. Sie verbindet das aktive Pumpen, wie bei den historischen Schwengelpumpen, mit der aktuellen Magnetventiltechnik, um eine gleichbleibende Wasserqualität sicherzustellen. Die Pumpe ist mit Grundrahmen und Ablaufrost oder als Auslauf für Matschbereiche lieferbar.
  • rostfreier Edelstahl glasperlgestrahlt oder elektropoliert

  • Vandalismussicher durch extrem stabile Ausführung

  • Montage auf Edelstahlträgerrahmen auf Magerbeton

  • Timer und Magnetventiltechnik zur Steuerung der Spülintervalle (verhindert Verkeimumg)

  • individueller Werbeträger mittels geätztem Schriftzug möglich

  • Betätigung über Sensortaster ohne bewegliche Teile

  • Betrieb ohne Stromanschluss mit Jahresbatterie

  • Abfluss über Gitterrost oder offene Rinne dadurch keine Verstopfung möglich

  • geringer Wasserverbrauch

  • Alle Bauteile haben eine DVWG Zulassung

DPMA-Schutz

Gebrauchsmuster: 202005018628.7
Geschmacksmuster: 40505851
TRINKBRUNNEN


TECHNISCHE BESCHREIBUNG


MAGNETVENTILTECHNIK


Durch die in den Brunnen befindliche Magnetventiltechnik wird in Intervallen das in den Leitungen stehende Wasser gespült, um eine Verkeimung zu verhindern und dem Benutzer eine gleichbleibende frische Wasserqualität zu liefern. Andernfalls müsste der Brunnen wie in vielen Fällen ständig laufen und würde somit hohe Wasser- und Folgekosten verursachen.Alle verarbeiteten Materialien entsprechen den aktuellen Trinkwassernormen und haben eine DVWG Zulassung. Der Trinkbrunnen sollte regelmäßigen Kontrollen unterzogen werden und gegebenenfalls gereinigt werden.
DVWG ZULASSUNG


Alle verarbeiteten Materialien entsprechen den aktuellen Trinkwassernormen und haben eine DVWG Zulassung.

Der Trinkbrunnen sollte regelmäßigen Kontrollen unterzogen werden und gegebenenfalls gereinigt werden.
  • Text Hover
KONSTRUKTION


Da es sich bei den von uns konzipierten Trinkwasserbrunnen um Unikate oder Kleinserien handelt, kann dieser nur allgemein beschrieben werden. Es handelt sich in der Regel um einen Edelstahlhohlkörper aus 2mm starkem Blech, der individuell gestaltet ist. Dieser wird auf einen bauseits einzubetonierenden Edelstahlträgerrahmen mit einem Ablaufrost oder einer Ablaufplatte montiert. Der Hohlraum des Brunnenkörpers nimmt die hinter einer Revisionsklappe befindliche Wassertechnik mit batteriebetriebenem Magnetventil (es wird kein Stromanschluss benötigt!) auf.
WASSERTECHNIK


Es wird eine PE-Zuleitung mit einem Außendurchmesser von 20 mm benötigt, ein Unterflurgartenventil zum Abstellen und Entleeren in max. 2m Abstand, außerdem ein KG-Rohr / DN 100 als Ablauf in die Regenwasserentwässerung, zu einer Sickergrube oder zu einer Baumdrainage. Mit der batteriebetriebenen, elektronischen Steuerung lassen sich Spülintervalle von 30 bis 120 Sek. im Abstand von 30 bis 120 Min. programmieren. Der durchschnittliche Wasser-Jahresverbrauch beträgt ca. 35m³ / Jahr (Wasserverbrauch Spülintervalle ca. 75l / Tag; Wasserverbrauch Nutzer ca. 100l / Tag). Die Stromversorgung kann mit einer Jahresbatterie oder einer externen Steuerung in einem Schaltschrank in 24 Volt erfolgen. Bei externer Steuerung lassen sich frei wählbare Spülintervalle und Betriebszeiten an einer SPS-Steuerung programmieren. Genauere Angaben sind standortabhängig.

Mit einem festen Stromanschluß lassen sich frei wählbare Spülintervalle und Betriebszeiten an einer elektronischen Zeitschaltuhr in einem Technikschrank programmieren. Genauere Angaben sind standortabhängig.



Mit einem festen Stromanschluß lassen sich frei wählbare Spülintervalle und Betriebszeiten an einer elektronischen Zeitschaltuhr in einem Technikschrank programmieren. Genauere Angaben sind standortabhängig.
TRINKBRUNNEN


MONTAGE


HINWEIS


Der Trinkwasserbrunnen sowie der Trägerrahmen mit Ablaufrost sind aus Edelstahl gefertigt. Berührungen bei Transport und Aufbau mit “normalem Stahl” sind zu vermeiden, da an den Berührungsstellen in Verbindung mit Wasser Korrosion auftreten kann. Sollte dieser Fall auftreten, kann der Rost mit geeigneten Reinigungsmitteln entfernt werden - die geätzten Schriftzüge dürfen nicht geschliffen werden.
SCHRITT 1: TRÄGERRAHMEN


Der Trägerrahmen wird vorab geliefert und dient als “Schablone” für die Ausrichtung der Wasserzuleitung PE Außen 20mm) sowie für den handelsüblichen Ablauf (KG-Rohr / DN 100). Die Wasserleitung wird zur Entleerung mit einem Unterflur-Gartenventil in Nähe des Trägerrahmens verlegt und endet ca. 50cm über OK Trägerrahmen mit einer Kappe (wird beim Anschluss durch den Monteur gekürzt!).



Um eventuelle Schäden an der Magnetventiltechnik, verursacht durch die im Trinkwasser enthaltenen Schmutzpartikel vorzubeugen, befindet sich ein Filter im Brunnen. Leitung vor Montage spühlen ! Die Baugrube wird nun mit Mineralgemisch verfüllt und verdichtet - der Trägerrahmen kann darauf im Magerbeton-Fundament gesetzt, ausgerichtet und mit Kleinpflaster angearbeitet werden. Unter dem Gartenventil ist eine Sickerpackung vorzusehen.
SCHRITT 2: TRINKBRUNNEN-MONTAGE


Vor der Montage wird der Trinkbrunnen demontiert: 1. Düse mit Spezialschlüssel herrausschrauben. 2. Schraube über Sensortaster lösen. 3. Schrauben am Fuß des Brunnens lösen. Danach läßt sich das Verkleidungsrohr abziehen. Die Fußdichtung wird aufgelegt. Danach kann der Technikhalter auf die Stehbolzen des Trägerrahmens aufgesteckt und verschraubt werden. Die Zuleitung bitte spühlen. Die PE-Verschraubung wird mit der Zuleitung verbunden. Falls noch keine Batterie eingesetzt ist, Batterie einsetzen.



Düse zum Test mit etwas Teflonband eindrehen und die Länge des Wasserstrahls mit dem kleinen roten Kugelhahn einstellen. Düse entfernen. Danach das Verkleidungsrohr aufsetzen und die vier Schrauben am Brunnenfuß festziehen. Mit der Schraube am Sensortaster den Taster nach Außen ziehen. Danach die Düse mit Teflonband eindichten und mit Spezialschlüssel anziehen. Papier unter Schüssel unterlegen, da Kratzgefahr.
SCHRITT 3: INBETRIEBNAHME


Da durch die Montage sowie die lange Standzeit des Wassers evtl. Schmutz und Keime sich im Trinkbrunnen gesammelt haben können, muss unbedingt vor Inbetriebnahme die gesamte Wasserleitung inkl. Trinkbrunnen gespült und anschließend das Wasser auf Trinkwasserqualität geprüft werden!
WARTUNG


Düse zum Test mit etwas Teflonband eindrehen und die Länge des Wasserstrahls mit dem kleinen roten Kugelhahn einstellen. Düse entfernen. Danach das Verkleidungsrohr aufsetzen und die vier Schrauben am Brunnenfuß festziehen. Mit der Schraube am Sensortaster den Taster nach Außen ziehen. Danach die Düse mit Teflonband eindichten und mit Spezialschlüssel anziehen. Papier unter Schüssel unterlegen, da Kratzgefahr.



  • Text Hover
TRINKBRUNNEN


PREISE
Bei den genannten Preisen handelt sich um Objektpreise ohne Mehrwertsteuer, Fundament und Fracht. Die Schnittstelle ist die Unterkante Trägerrahmen des Trinkwasserbrunnens. Die Montage wird nach Aufwand berechnet. Wir versehen die Modelle auch mit einer Beschriftung  Ihrer Wahl.

Modell Tbs

Preis 3.950,- €

Modell Tbg

Preis 4.250,- €

Modell Tbh

Preis 4.350,- €

Modell Lack

Preis 4.550,- €

Modell Labyrinth

Preis 6.650,- €

Modell Stein

Preis 8.600,- €

Modell Pferd

Preis 6.850,- €

Modell Pelikan

Preis 5.500,- €

Modell Pumpe

Preis 5.500,- €

Referenzen
  • Stadt Hannover

  • Stadt Falkensee

  • AWO-Kita-Tagesstätte

  • Vereinigte Stadtwerke GmbH

  • Stadt Bingen

  • Schilerschule Bottrop

  • Stadt Saalfeld

  • Stadt Berlin

  • Landesgartenschau Bingen

  • Stadt Augsburg

  • IGS Hamburg

  • Stadt Singen

  • Stadt Lünen

  • Stadt Bad Buchau

  • Stadt Darmstadt

  • Stadt Dresden Neustadt

  • Stadt Kassel

  • Jugendgelände Pattonville

  • Niederdodeleben

  • Ratzeburg

  • Stadt Ahaus

  • Stadt Gerlingen

  • Stadt Hamm

  • Stadt Filderstadt

  • Sparkasse Neustadt a. Rbge

  • Lübbenau Zeitlos Spiele Park

  • Stadt Bocholt

  • Stadt Bräulingen

  • Stadt Fulda

  • Skaterpark Sandweiler

  • Stadt Stuttgart

  • Meißener Stadtwerke GmbH

  • Stadt Abstadt

  • Stadwerke Belzig

  • Werner Dicke Schule Hannover

  • Stadt Neustadt bei Noburg

  • Stadtwerke Arnsberg

  • Stadt Landsberg am Lech

  • Stadt Potsdam

  • Stadt Sundern

  • Stadt Ichenheim

  • Zweckverband Grevesmühlen

  • AA Marketing Bucharest

  • Stadt Bad Oldesloe

  • Stadt Emsdetten

  • Stadt Ravensburg
